Кронштейны для крепления облицовочного кирпича
ОБЩИЕ СВЕДЕНИЯ
Кронштейны КСВ (консольные анкеры) являются основными элементами системы для кирпичной кладки и предназначены для восприятия вертикальных нагрузок от облицовочного слоя и передачи их на несущее основание. При помощи дюбелей кронштейны (консольные анкеры) закрепляются в несущие компоненты строительной конструкции (бетонные стены, колонны, торцы перекрытий, балки над проемами).
Кронштейны изготавливаются индивидуальными комплектами и дают возможность реализовать любые проекты с кирпичной облицовкой. При проектировании системы для кирпичной кладки учитываются требования СП327.1325800.2017 г. по прогибу торцевой части плиты перекрытия. При (∆s/L)u > 0,0008 торцевая часть плиты усиливается продольной балкой (п. 18.3).
КОНСТРУКЦИЯ КРОНШТЕЙНА КСВ
Кронштейн (консольный анкер) представляет собой сварное изделие, адаптированное для изготовления из нержавеющей аустенитной стали марок AISI304, AISI316. Максимальная допустимая нагрузка на кронштейн составляет 7,0 кН. Кронштейн состоит из крепежной головки (1), тела кронштейна (2), опорной части (опорной пластины или уголка)(3). Воспринимаемая кронштейном нагрузка переносится на несущее основание через упорную пластину (4). Тело кронштейна и опорная часть (пластина или уголок) изготавливаются нужной формы в зависимости от технической задачи и с учетом расчетной вертикальной нагрузки. Опорная пластина (или опорный уголок) может располагается ниже точки упора кронштейна до 400 мм или по верху тела кронштейна.
КРЕПЕЖНАЯ ГОЛОВКА

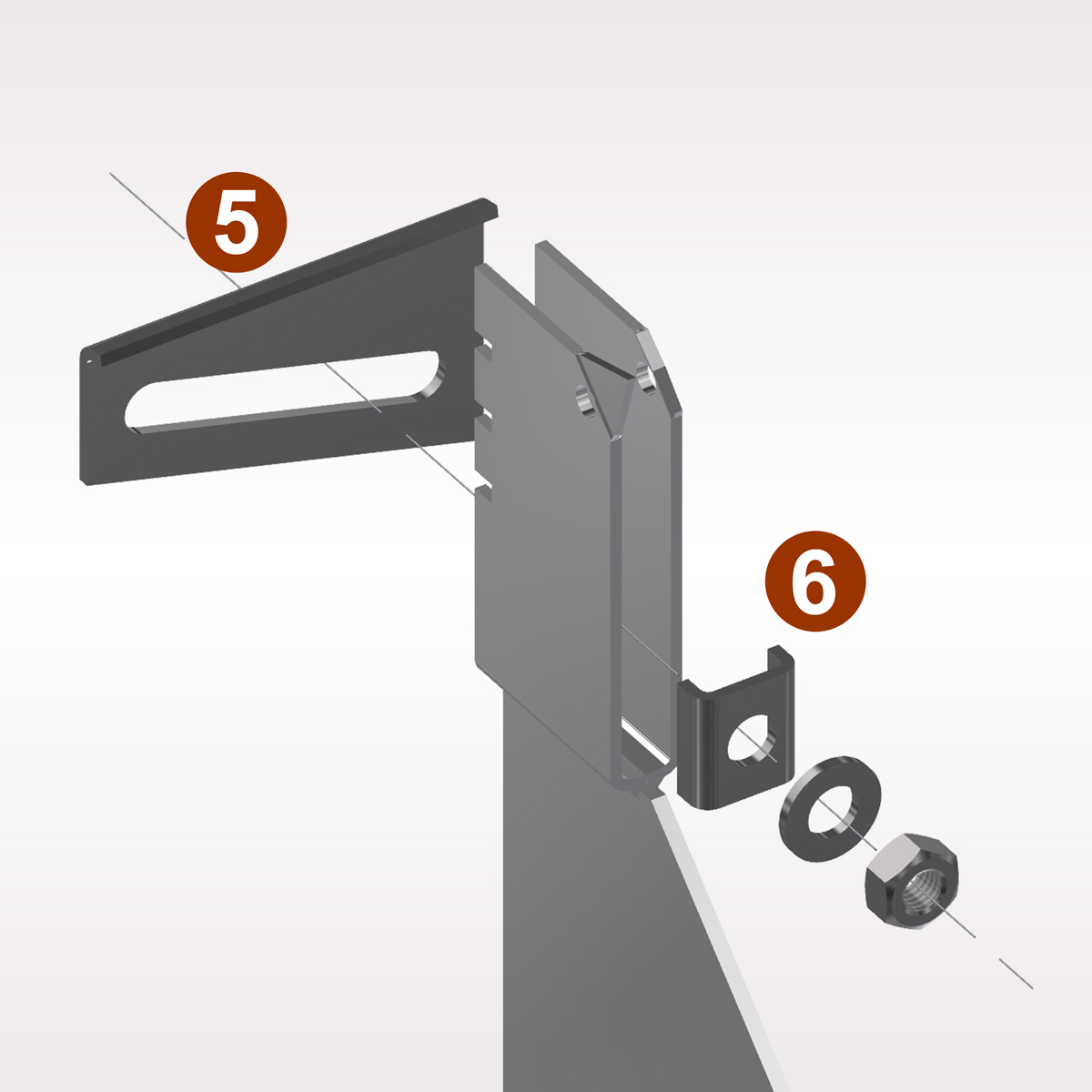

Крепёжная головка (разработка DKG*) устроена по схеме наиболее эффективного использования сечений листового материала и обеспечивающей наивысшую жесткость кронштейна. В комплекте поставляются регулировочная пластина с наклонным пазом (5) и прижимная клеммшайба (6). При помощи регулировочной пластины регулируется положение по высоте в пределах ±28 мм. Конструкция крепежной головки предусматривает крепление кронштейна на стальные распорные или химические анкеры М12.
МОНТАЖ КРОНШТЕЙНА КСВ
1. Установить дюбель.
2. Надеть регулировочную пластину и крепежную головку, подобрав подходящие зубцы на крепежной головке.
3. Установить клеммшайбу, наживить гайку.

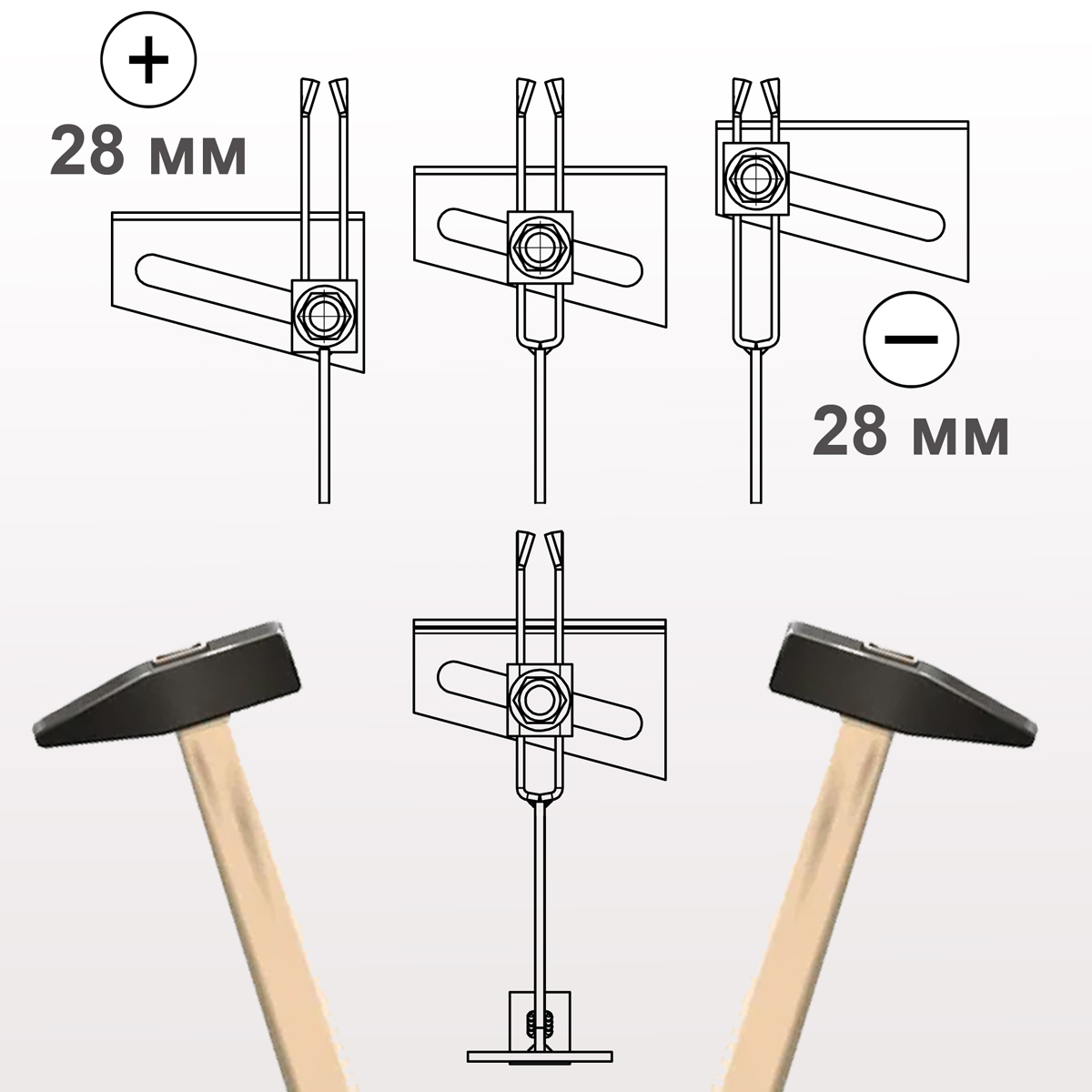

4. Произвести точную регулировку по высоте, перемещая регулировочную пластину влево-вправо.
5. Выбрать зазоры и затянуть заданным моментом гайку.
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
СпецВерсия - структура компании МИНИСАНТ (Москва). Исчерпывающую техническую поддержку и консультации по системе для кирпичной кладки оказывают специалисты основного направления компании МИНИСАНТ. Предложение на изготовление и поставку элементов системы для крепления облицовочного кирпича включает в себя:
- Проработка технических решений
- Статический расчет конструкций
- Деталировка на планах, фасадах
* DKG - Deutsche Kahneisen Geselschaft mbH - ведущая немецкая научно-производственная компания, выпускающая продукцию под маркой JORDAHL. Разработанная в компании система кронштейнов JORDAHL предлагает уникальные конструкции и технические решения для реализации любых проектов с кирпичной облицовкой фасадов зданий.
