Скрытая перемычка над окнами с уголком

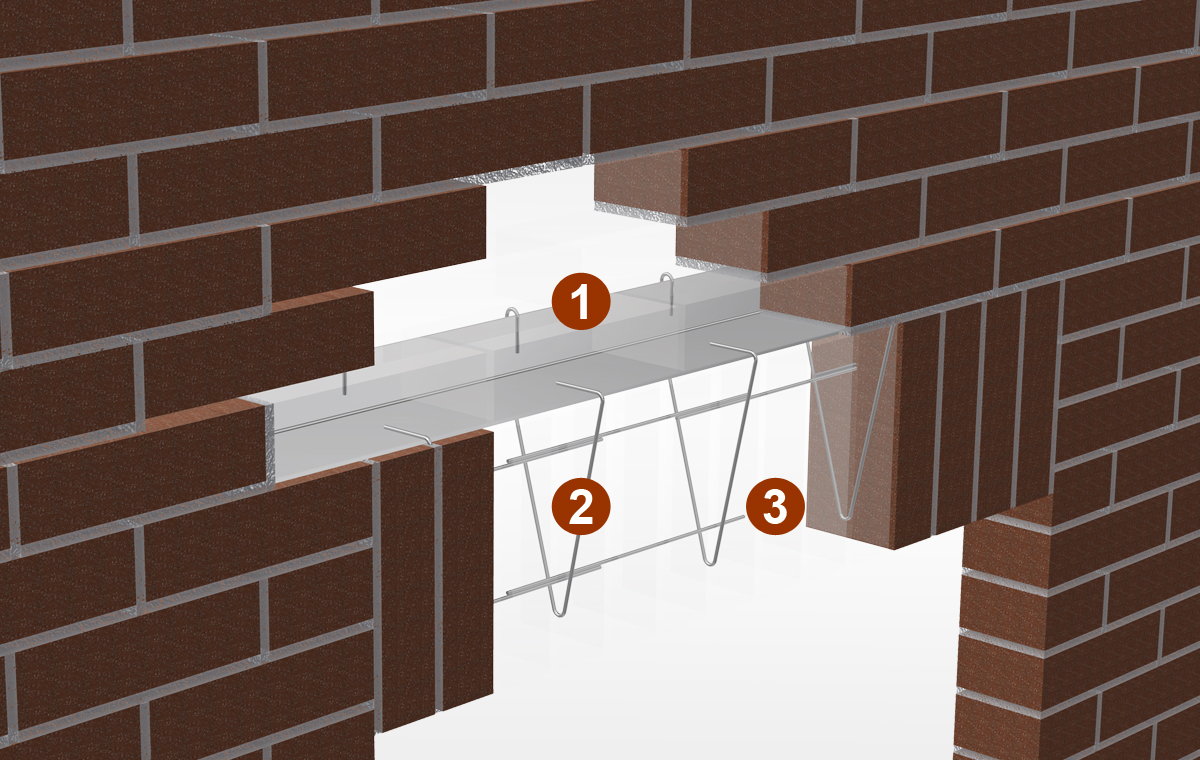

1 - Уголок, 2 - Хомут, 3 - Анкерующий стержень
Применение стального уголка для перемычек является проверенным, надежным решением. Требования к перемычкам, изготовленным из стали, устанавливает ГОСТ Р 57346-2016 «Перемычки для каменной кладки».
Уголок изготавливается из листовой нержавеющей стали. Сечение уголка определяется статическим расчетом.
Скрытая стальная перемычка устраивается с применением стальных хомутов, при помощи которых под уголок подвешивается нижний ряд кирпича. Нижняя часть любой перемычки – это ВСЕГДА растянутая зона, поэтому совместно с хомутами устанавливаются укрепляющие стержни или штифты.
C целью разгрузки стального уголка применяются кронштейны для крепления облицовочной кладки. Использование стального уголка с кронштейнами дает возможноть собирать перемычки большой протяженностью, в том числе с устройством вертикальных деформационных швов.
Хомуты для перемычки изготавливаются любой требуемой формы под любое положение кирпича. Материал изготовления: проволока из нержавеющей стали ∅4 мм.
ПОРЯДОК МОНТАЖА
на примере перемычки с вертикальной фиксацией кирпича нижнего ряда.

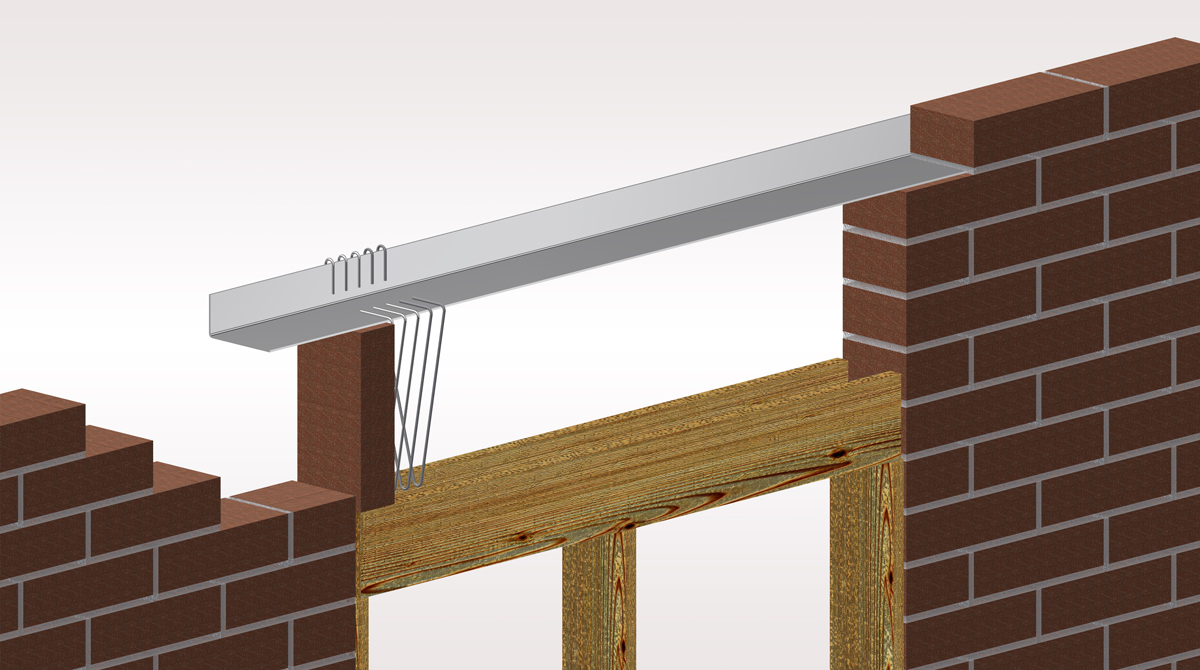

Установить опору для сборки нижнего ряда перемычки. Опора выставляется так, чтобы уголок перемычки свободно ложился на простенки и на подвешиваемый нижний ряд кирпича. При этом один из простенков до конца не докладывается.
В проем устанавливается уголок и/или соответствующий кронштейн, если он требуется по расчету. Для удобства последующей сборки на уголок можно сразу надеть хомуты для кирпича.

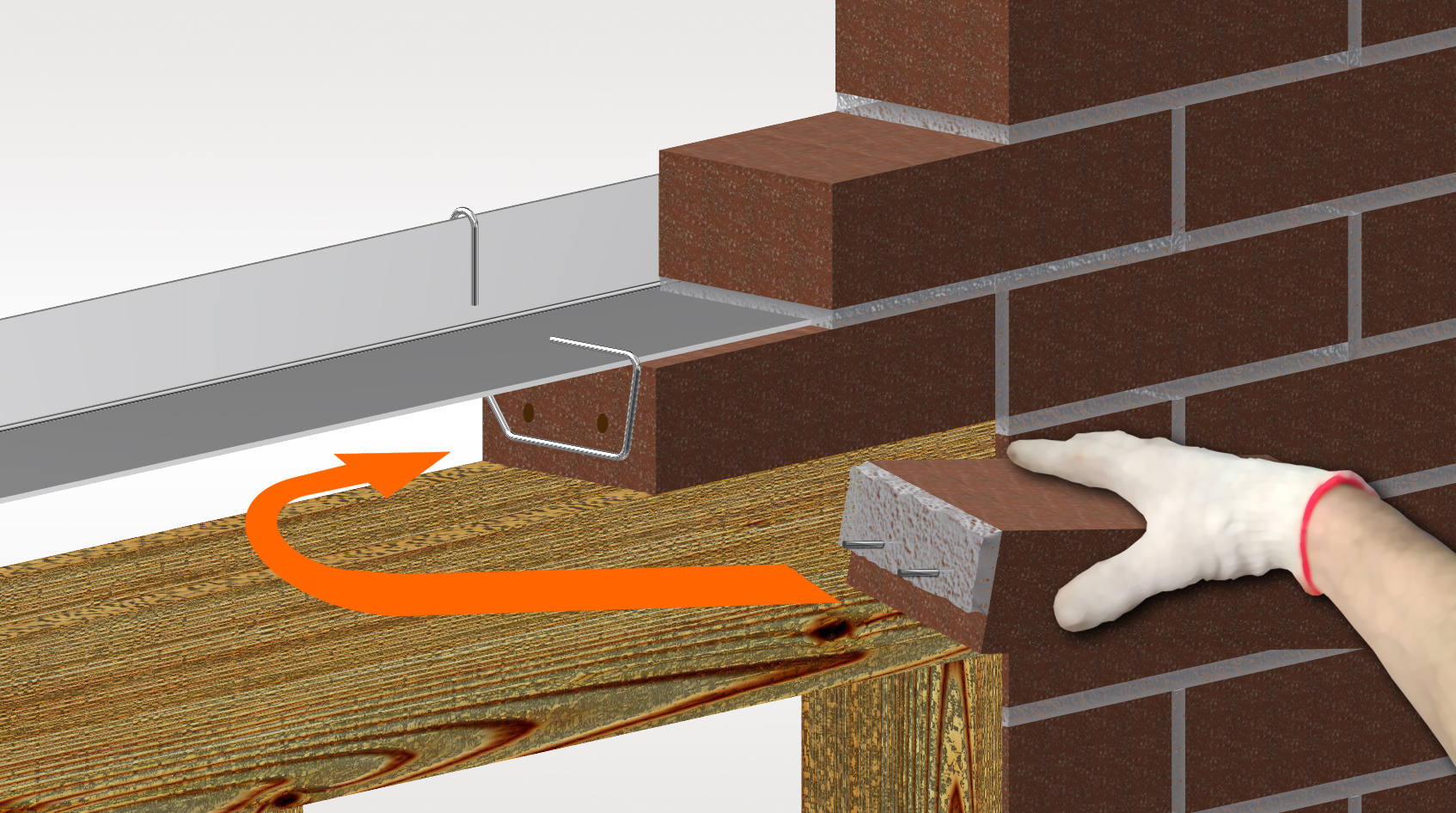

Набирается нижний ряд перемычки. Раствор наносится на вертикальную сторону кирпича, не доходя 2 см до низу.
В вертикальные швы устанавливаются хомуты с шагом не более 250 мм, а также в крайние швы.
По мере набора нижнего ряда кладку перемычки можно вести и поверх уголка.

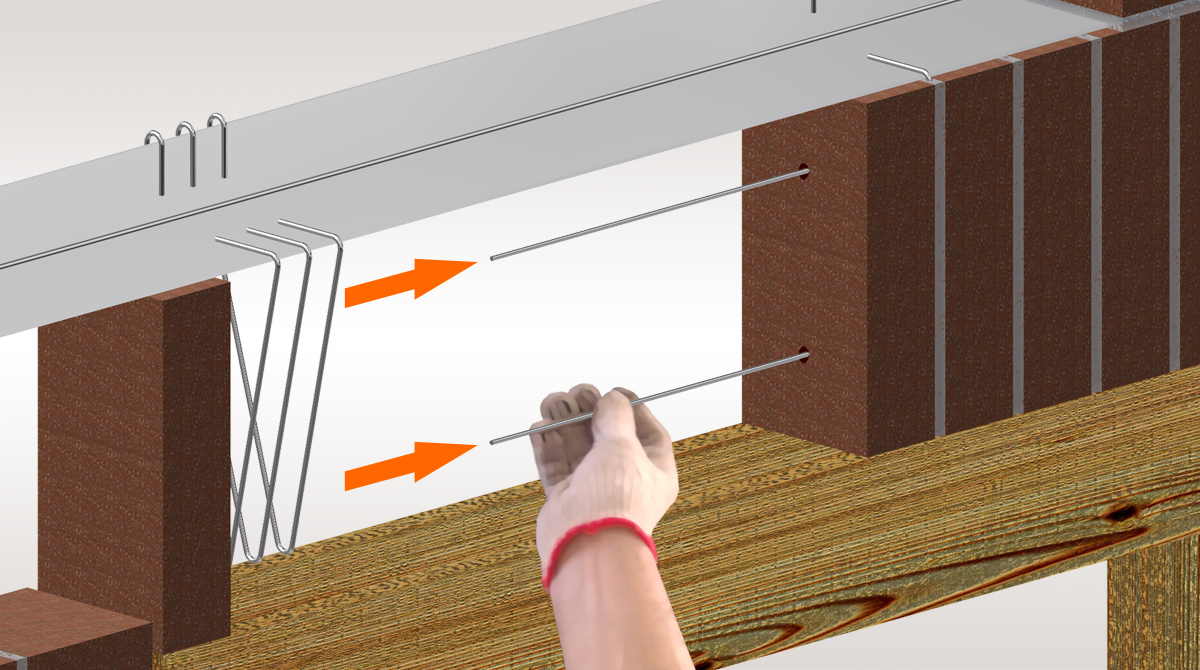

Через имеющиеся отверстия (или подготовленные ∅10-12 мм) в кирпичах стержнями (длиной около 0,35 м) пронизывается кладка нижнего ряда. Стержни устанавливаются по всему пролету с нахлестом, пронизывая за раз 4-5 камней.
При горизонтальной фиксации кирпича совместно с хомутами устанавливаются штифты ∅4х60 мм. Для этого в "тычках" кирпича подготавливаются отверстия ∅6-8 мм.
Хомуты устанавливаются в каждый шов, располагающийся в свету проема.
После сборки нижнего ряда перемычки окончательно докладывается простенок и заканчивается кладка над проемом. После набора раствором необходимой прочности из-под перемычки удаляется опора и расшиваются швы.
Смотреть видеоПРОГРАММА РАСЧЕТА

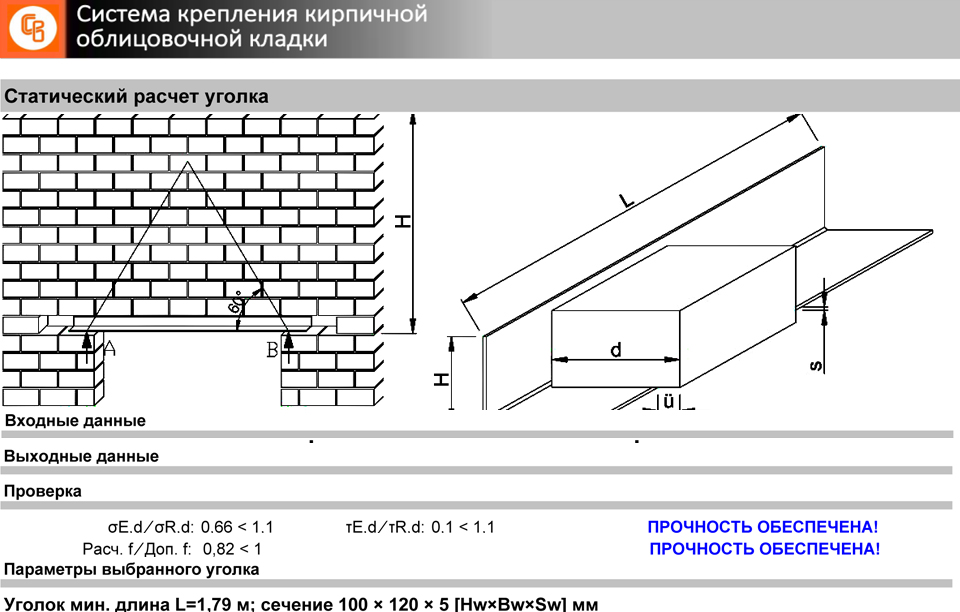

При устройстве скрытой перемычки с уголком необходима его проверка на прочность. Простая интуитивно понятная утилита позволяет выполнить необходимый расчет.
Перейти на страницу
«Расчет уголка для перемычки над проемом»
Оригинальная версия программы доступна на сайте производителя системы JORDAHL для крепления кирпичной облицовочной кладки.
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
СпецВерсия - структура компании МИНИСАНТ (Москва). Исчерпывающую техническую поддержку в решении технических вопросов в части крепления кирпичной облицовочной кладки на кронштейнах оказывают специалисты основного направления компании МИНИСАНТ. Предложение на изготовление и поставку конструкций для крепления кирпичной облицовочной кладки включает в себя:
